GDV 涂胶检测视觉系统介绍

GDVision 涂胶检测视觉系统是广州高迪机电工程有限公司推出的胶水品质辅助在线检测系统，主要用于胶宽、胶高、断胶、偏胶等项目的检测。系统及时反馈当前涂胶检测结果，不占用生产节拍，可结合机器人、涂胶设备配套使用，有效提高生产效率、减少产品不良率。

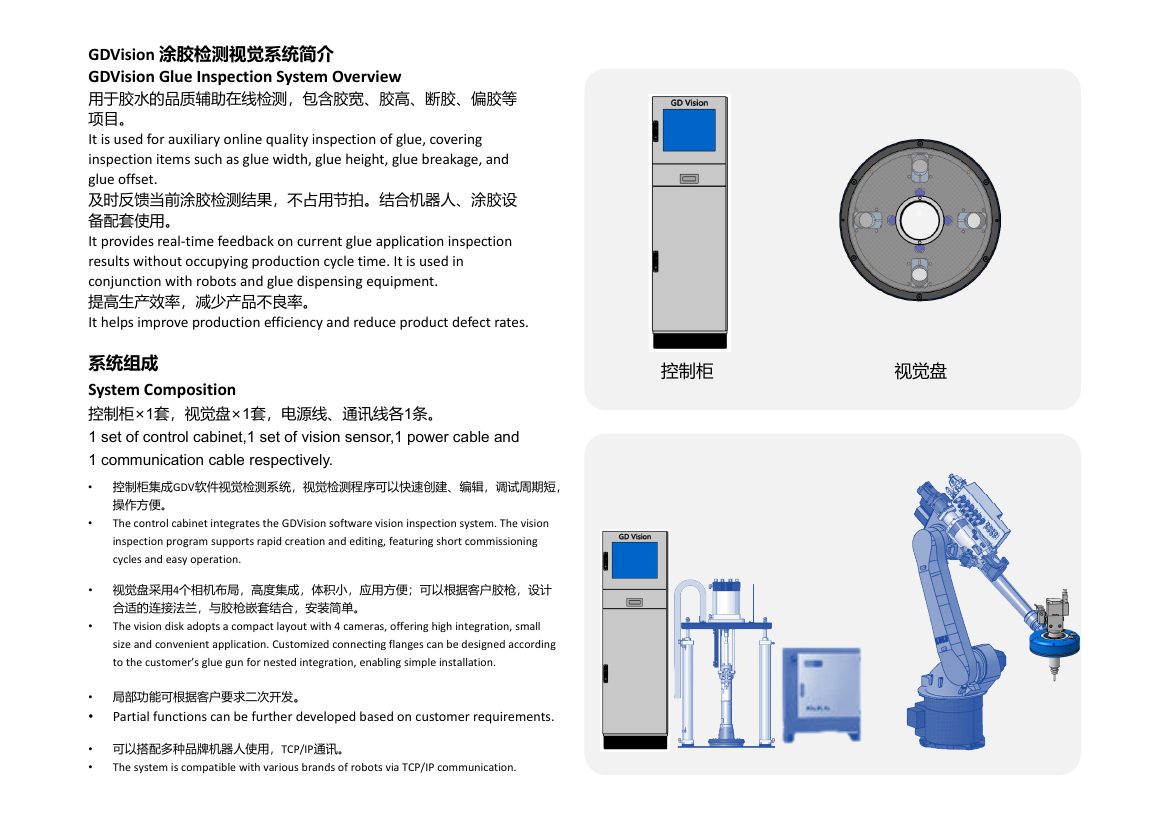

系统组成包括：控制柜×1套、视觉盘×1套、电源线及通讯线各1条。控制柜集成 GDV 软件视觉检测系统，检测程序可快速创建、编辑，调试周期短、操作方便；视觉盘采用4 个相机布局，高度集成、体积小，可根据客户胶枪设计合适的连接法兰，与胶枪嵌套结合、安装简单，并可搭配多种品牌机器人使用（TCP/IP 通讯），局部功能可根据客户要求二次开发。

视觉控制器采用 Windows 10/11 操作平台与 GDV 图像处理系统，17 英寸显示屏，支持 EtherNet/IP 通讯，电气规格 AC220V/6A，外观尺寸 500×500×1700mm，重量 70kg；视觉盘配备 4 个 200W 像素相机，工作距离可选 100-200mm，检测精度可达 ±0.2mm，最高工作帧率 200FPS，成像清晰、抗干扰能力强，电气规格 24V/1A，防护等级 IP65，重量仅 1.2kg。

工作原理方面，视觉盘采用4 个激光器跟踪胶条，确保 360° 均可检测到胶条；通过相机高速、高频率采集出胶口处的胶条图像，上传至视觉控制器，及时处理并分析胶条状态，实现涂胶质量的实时在线监控。

GDV 涂胶检测视觉系统广泛适用于汽车制造及零部件行业的涂胶工艺质量管控，与高迪 SCA 涂胶系统、机器人系统集成方案配套，为客户提供完整的涂胶质量保障体系。
